CNC手動移位
- 作者：和兴火花机
- 点击数：333
- Tag:
進入本功能後，將操作權轉移至遙控器上，使用者可藉由遙控器之操
作，來控制台面移動，或進入自動靠模，由電腦幫您做靠模動作，並可直接
輸入位移座標來控制台面移動，細部功能如下 : (如圖十三)
F1=> X座標設定 : X軸相對座標設定，即設定 X 軸模具參考點。
F2=> Y座標設定 : Y軸相對座標設定，即設定 Y 軸模具參考點。
F3=> Z 座標設定 : Z 軸相對座標設定，即設定 Z 軸模具參考點。
F4=>自動靠模 : 由電腦幫您做靠模動作，以下另有解釋。

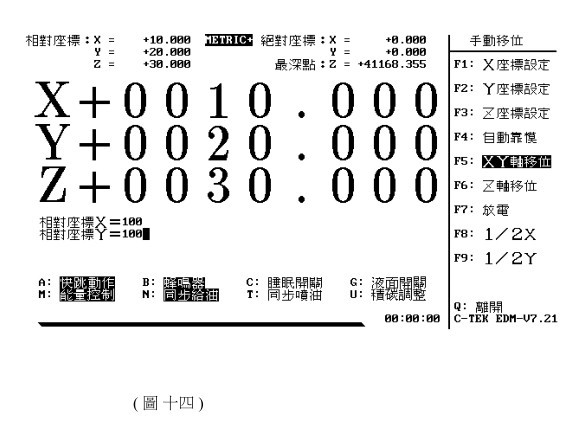

F5=>XY 軸移位 : 進入此功能後，可直接輸入位移座標來控制XY 軸移位，
(如圖十四)
須注意的是，所輸入之位移座標係以相對座標零
須注意的是，所輸入之位移座標係以相對座標零
點為基準點。
F6=>Z 軸移位 : 進入此功能後，可直接輸入位移座標來控制 Z 軸移位，須
注意的是，所輸入之位移座標係以相對座標零點為基準點。
19
F7=> 放電 : 此為手動放電，XY軸可以移動，放電參數係以Z 軸副程式之
第 4 組為依據。(如圖十五)

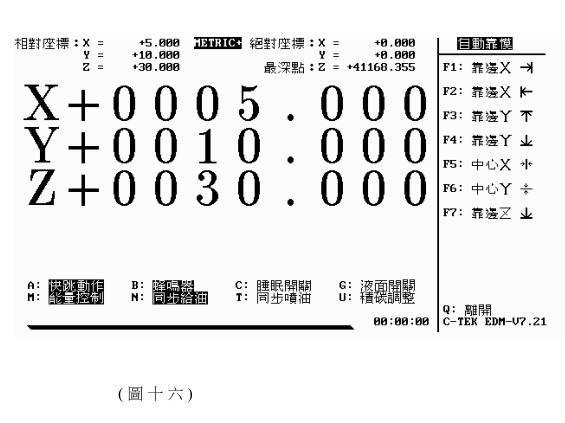

@ 進入自動靠模時，可選擇電極至模具面之移動方向，並按功能鍵以達成
目的。若跳出此功能則F1~F4的座標需再靠邊一次，電腦離開此功能便
不再記憶F1~F4座標。
細部功能如下: (如圖十六)
F1=> 靠邊 X : 電極在左，模具在右，以5u 之移動量向模具移動，短路
時即停止。
F2=> 靠邊 X : 電極在右，模具在左，電極以5u 之移動量向模具移動，
短路時即停止。
F3=> 靠邊 Y : 電極在前，模具在後，以5u 之移動量向模具移動，短路
時即停止。
F4=> 靠邊 Y : 電極在後，模具在前，以5u 之移動量向模具移動，短路
時即停止。
F5=> 中心 X : 經過 F1及 F2兩點靠模後，可按此鍵由電腦計算兩點之中心
，並將電極移至中心點後，將X 軸相對座標歸零。沒經過F1,
F2功能而執行的 F5(中心點)不準。
F6=> 中心 Y : 經過 F3及 F4兩點靠模後，可按此鍵由電腦計算兩點之中心
，並將電極移至中心點後，將Y 軸相對座標歸零。沒經過F3,
F4功能而執行的 F6(中心點)不準。
F7=> 靠邊 Z : 電極在後，模具在前，電極以5u之移動量向模具移動，短
路時即停止。
-
