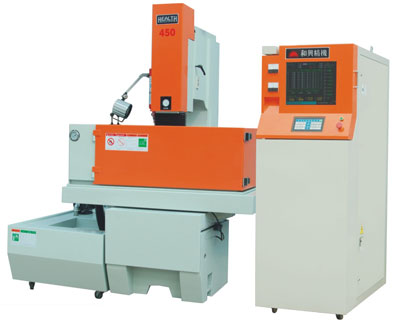

  • 产品名称:HL-450PNC-60A火花机
  • 型        号:
  • 描        述:ZNCEDM机械规格ZNCEDM Mechanical spcifications HL320 HL350 HL430 HL450 HL540 HL650 HL760 工作台Working table 500*300mm 600*300mm 650*350mm 700*420mm 800*400mm 1000*500mm 1000*600mm 左右行程Left and right stroke 300mm 350mm 400mm 4
产品详细

ZNCEDM机械规格  ZNCEDM Mechanical spcifications



HL320

HL350

HL430

HL450

HL540

HL650

HL760

工作台Working table

500*300mm

600*300mm

650*350mm

700*420mm

800*400mm

1000*500mm

1000*600mm

左右行程Left and right stroke

300mm

350mm

400mm

450mm

500mm

600mm

700mm

前后下次Front and back stroke

200mm

250mm

300mm

350mm

400mm

500mm

600mm

主轴行程Spindle stroke

200mm

200mm

200mm

220mm

250mm

250mm

300mm

机头行程Machine head stoke



180mm(Auto)

200mm(Auto)

250mm(Auto)

260mm(Auto)

250mm(Auto)

300mm(Auto)

主轴与工作台最大距离Max . table-qull distance

580mm

580mm

620mm

690mm

700mm

800mm

960mm

最大电极容量Max . electrode load

50kg

60kg

80kg

80kg

100kg

120kg

200kg

机械重量Machine weight

1200kg(Net)

1300kg(Net)

1500kg(Net)

1750kg(Net)

1850kg(Net)

2200kg(Net)

3650kg(Net)

装箱尺寸Packing dlimension (L*W*H)

1400*1200*2100mm

1460*1500*2245mm

1750*1750*2790mm

1750*2000*2240mm

2150*1800*2400mm

2380*1900*2500mm

2380*1900*2500mm

过滤箱重量Dielectric tank weight

200Litre

300Litre

400Litre

450Litre

500Litre

820Litre

940Litre

CNC机械规格CNC Mechanical specifications

                      型号Mode

规格Mechanical l

CNC430

CNC540

CNC850

CNC1060

CNC1260

CNC1470

工作槽(长*宽*高)

Work tank(L*W*H)

1130*730*450mm

1370*720*450mm

1650*1100*600mm

2000*1300*700mm

2000*1300*700mm

2250*1300*650mm

台面规格

Table specifications

700*400mm

850*450mm

1000*600mm

1250*800mm

1250*800mm

1500*900mm

工作行程Working stroke

400*300*300mm

500*400*300mm

800*500*400mm

1000*600*450mm

1200*600*4500mm

1400*700*500mm

主轴高低点Spindle height

320-620mm

390-690mm

500-900mm

550-1000mm

550-1000mm

600-1150mm

最大电极重量The maximum weight of the electrode

120kgs

150kgs

200 kgs

300 kgs

300 kgs

400 kgs

最大工作物载重Maxium working load

1500kgs

1800kgs

3000kgs

3500 kgs

3500 kgs

5000 kgs

机械总重Machine weight

1800kgs

2500kgs

4500 kgs

5500 kgs

5500 kgs

8000 kgs



                      型号Mode

规格Mechanical l

CNC1680单双

CNC1880单双

CNC2110单双

CNC2510单双

CNC1680单双

工作槽(长*宽*高)

Work tank(L*W*H)

2550*1500*560mm

3000*1500*650mm

3500*1800*650mm

3800*1800*650mm

4500*1800*650mm

台面规格

Table specifications

1700*1000mm

2000*1000mm

2500*1200mm

2700*1200mm

3200*1200mm

工作行程Working stroke

1600*800*500mm

1800*800*600mm

2300*900*600mm

2500*900*600mm

3000*900*600mm

主轴高低点Spindle height

1100*800*500mm

1200*800*600mm

1450*900*600mm

1750*900*600mm

2400*900*600mm

最大电极重量The maximum weight of the electrode

400kgs

400kgs

450kgs

450 kgs

450 kgs

最大工作物载重Maxium working load

6000kgs

6500kgs

8000kgs

10000kgs

15000kgs

机械总重Machine weight

9000/12000kgs

13000/15000kgs

15000/17000kgs

17500/19500kgs

23000/25000kgs

电源箱规格Power box specificationts

规格Specificatiton

ZNC电源箱规格

Cnc电源箱规格

控制方式、轴数Control mode,number ofaxles

数值控制闭回路,单轴(Z轴)

数值控制回路,三轴(XYZ轴)

X.Y.Z最小设定尺寸X.Y.Z Minimun set size

0.005mm  (0.001mm)

0.005mm  (0.001mm)

X.Y.Z最大设定尺寸X.Y.Z Maximun set size

9999.995mm(9999.9999mm)

9999.995mm(9999.9999mm)

坐标系统Coordinate system

增值(INE) , 绝对(ABS)

增值(INE) , 绝对(ABS)

荧屏显示Screen display

15“CRT,彩色

15“CRT,彩色

控制系统Conteol system

工业级电脑

工业级电脑

(遥控器)移位速率(Remote Control) shift rate

0.005mm(每单位)X1,X5,X10

0.005mm(每单位)X1,X5,X10

程序档案存储Program files are stored

60组

60组

最大加工电流Max Current

A

50 60 100

50 60 100

输入电力Input power

KVA

4.5 6 10

4.5 6 10

最大加工速度Max speed

mm/min

360 560 700

360 560 700

电极消耗度Degree of electrode

 consumption



%

<0.2

<0.2

最佳表面精细度Best surface

 finen

mRa



0.18

0.15

外观尺寸Dimensions

mm

860*720*1950

860*720*1950

包装尺寸Package Size

mm

900*1000*2090

900*1000*2090

净重Net weight

kgs

210

215

加工设定组数Process set number of groups

1

30

加工设定段数processing of setting the number of segments

10

10

加工方式Processing methods

向上加工,向下加工

四方、交叉、圆形、六角形、侧方

摇动方式Shake mode

XY(Z轴锁定),或XYZ三轴同动

连续加工最多孔数Continuous processing up to the number of holes

1个

100个(固定孔可重复作4000次加工)
